【設備背景】
重錘鎖風卸料翻板閥是回轉窯預熱器體系的重要隸屬設備。它裝設于上級旋風筒下料管與下級旋風筒出口的回轉窯預熱器換熱管道入料口之間的恰當部位。其作用包括兩點:一、截斷下級風管中的熱風通過料管進入上級旋風筒,防止氣流短路;二,保證物料能均勻順暢通過料管進入下級風管進行換熱,實現氣料分離。正常運行的鎖風閥,可以做到既有利于物料順暢通過料管,避免換熱風管中的熱氣流上竄至上級旋風筒,帶起料管中的物料上竄,降低分離效率;又能防止換熱不均，導致換熱效率低，確保系統氣固分散均勻、換熱迅速、氣固高效分離。
預熱器鎖風翻板閥目前多使用平衡重錘控制閥門的翻轉，實現鎖風卸料功能，固稱重錘鎖風卸料翻板閥。由于工藝過程的復雜性及設備運行的可靠性限制，會導致鎖風閥處堵料、漏風等現象時常發生，需要人工經常巡檢察看和操作，如果巡檢不及時，鎖風閥發生故障，會影響物料輸送，甚至引起安全事故。
【設備參數】
角度測量范圍：-15°- +15° -30°- +30° -90°- +90°
分辨率：0.05°
工作溫度：-40℃ - +85℃
【設備工作原理】

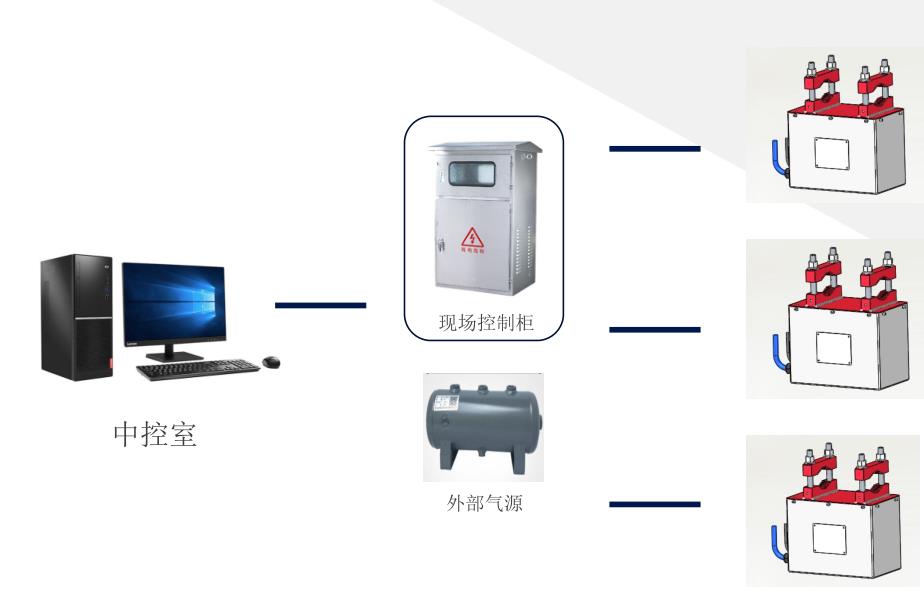

翻板閥運行監測裝置氣管連接到儲氣泵。信號控制線連接到現場控制柜，通過橋架接到控制室，接入企業提供的模擬量模塊或通訊模塊翻板閥的脈動數據實時傳輸到中控顯示屏界面，也可轉換成光纖信號傳輸至獨立工控機。企業用戶可以根據實現場際情況，設置報警閾值。
【軟件界面】

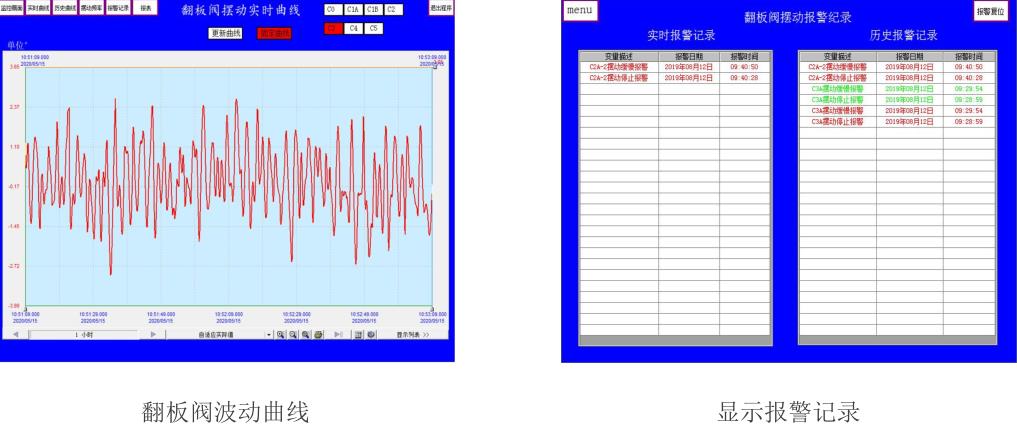

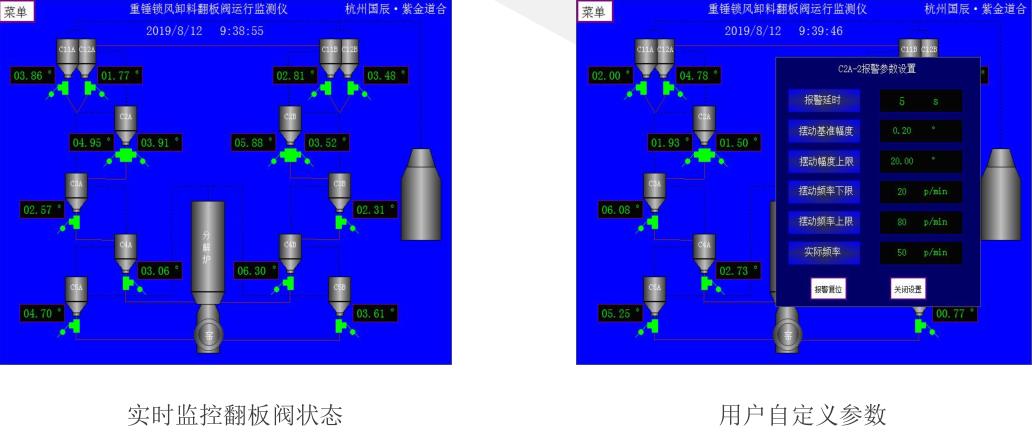

1、實時顯示重錘鎖風翻板閥擺動的角度，用戶可自定義內部參數
2、實時報警顯示當前處于報警狀態的信息， 記錄并保存歷史所有報警信息。方便以后查詢統計產生問題的原因。
杭州國辰機器人有限公司開發的重錘鎖風卸料翻板閥狀態監控及故障處理裝置，可實時監測翻板閥運行狀態，對鎖風閥運轉異常發出預警信號并自動輔助清理堵料。安裝該儀器可以減少勞動力或降低巡查人員勞動強度;并可針對異常情況實現報警自動處理堵料，降低事故發生概率;事故發生時，可對鎖風閥歷史運行狀態進行復原，查找事故產生的原因，改進預防措施。方便管理人員對工藝設備管理，可確保鎖風翻板閥正常穩定運行。
