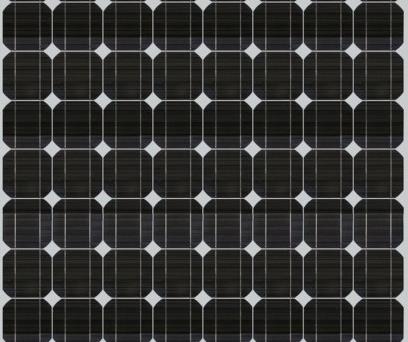

太陽能電池板是太陽能發電系統的核心部件，其尺寸和外觀質量都有嚴格的工藝要求。板上的印制電路尺寸越來越小，精度越來越高，給產品的質量和性能帶來了巨大的挑戰。而傳統的人工檢測方式效率低、錯誤率高、產品損耗大。因此，故非接觸性視覺檢測取代人工檢測勢在必行。那么接下來我們杭州國辰給大家介紹一下太陽能電池板瑕疵檢測方案。
[檢測原理]
生產線正常生產時，高亮度LED線型聚光冷光源利用反射原理照射太陽能電池表面，通過安裝在生產線上的面陣掃描攝像頭進行真實- 時間圖像采集，同時系統將攝像頭采集到太陽能電池上，通過MVI圖像處理系統軟件對膠片圖像進行缺陷識別和處理。由于缺陷圖像的灰度與正常產品的灰度明顯不同，因此系統可以在發現缺陷的同時，對缺陷進行有效的判斷和分類，以便后續處理。
[系統配置]
視覺軟件：MVC太陽能電池板檢測系統
視覺硬件：csxLED光源、光源控制器、工業線陣CCD相機、圖像采集卡、工控機、工業定焦低畸變鏡頭等
運動部件：工業PC、運動控制卡等
控制部件：I/O板卡，太陽能電池板吸放電控系統
[檢測內容]
太陽能電池板印制表面線路間距測量檢測。
太陽能電池板印制表面線路斷路、短路判別。

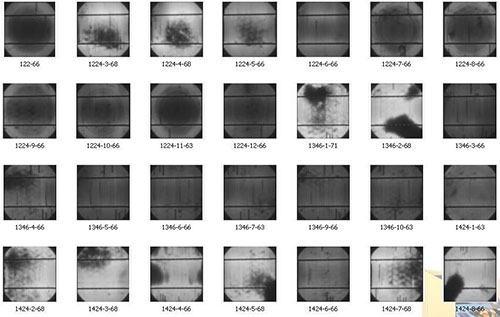

太陽能電池板印制表面劃傷、污點、污質檢測。
[系統功能]
1、簡單的操作界面，方便工人操作。
2、同一產品根據客戶要求，根據缺陷類型，進行自動分類;

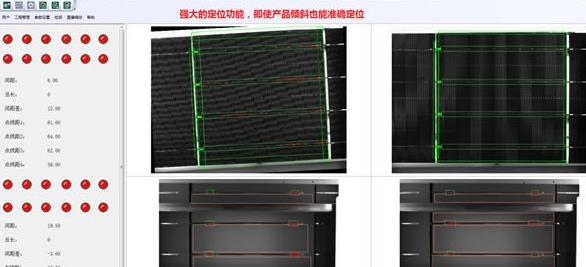

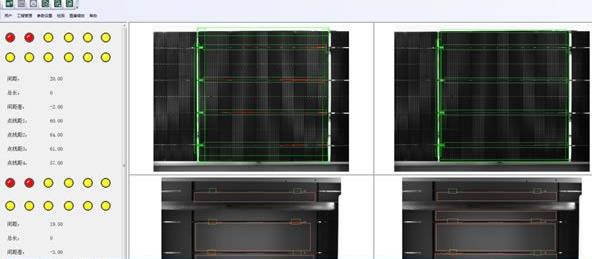

3、與現場設備生產同步，實時顯示缺陷位置信息、圖像信息。
4、可以根據客戶要求，實時生成批次號;支持在生產過程中，修改批次號。
5、每個批次號生產結束時，自動生成該批次號產品的質量報表;支持自動打印功能。
6、自動跟機械手通訊，提取電池片的準確位置。
7、所有批次號的產品質量，隨時可以回調，分析產品質量信息。
8、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間。
9、金牌技術服務功能，隨時解決操作難點。
總結 太陽能電池板視覺檢測系統憑借其先進的視覺功能和卓越的耐用性，幫助全球光伏行業的制造商提高生產力，確保產品質量，降低生產成本。
